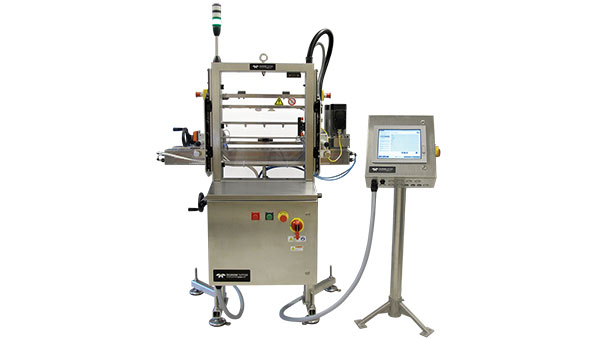

常圧スタンディングパウチ用
ダブルセンサーリーク検査機
MODEL DSC-TB

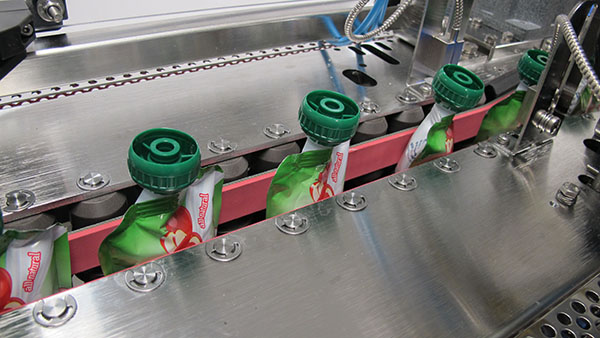

本機は、スタンディングパウチ専用のリーク検査機です。PROシリーズ デュアルセンサー圧縮ツインベルト（TB）センサーは、パウチ検査用に特別に設計されています。この特許取得済みのデュアルセンサー技術により、パウチのシール部や貼り合わせ（キャップ）部分の欠陥に起因するリークを検出し、不良品を排出します。入口での測定、出口での測定、および入口・出口の差の3種類の検査を行うことにより、ピンホールやシール不良だけではなく、検査時点での未シール（完全に開封されたもの）も同時に検査可能です。このシステムによりパウチのピンホールやシール不良、未シールの製品の全数測定を実現します。デジタルシグナルプロセッサ（DSP）を活用したコントローラが測定値を分析し、各製品に対してメリット値を割り当てます。メリット値が許容範囲外の場合、リジェクト信号によってリモートリジェクトシステムが起動し、対象の容器はラインから排出されます。

特長

• 流入側と流出側の2つのロードセルで同じ製品の測定値を比較することにより、パウチのばらつきによる影響を受けずに検査可能
• 特許取得済みのデュアルセンサー技術とサイドベルトを採用することで、精度と製品の搬送性能を向上
• リーク検知可能な最小穴径：約0.152mm
• 触圧検査に用いるロードセルは、反発力に合わせて2種類を用意し、製品への傷を防止
• エンコーダを用いた搬送コンベヤとサイドベルトの同期
• コンパクトサイズで、既存ラインへの簡単な加工のみで設置可能
• 検査ヘッド、コントローラ、排出装置は、それぞれ自立スタンドにより設置可能
• ワークサイズ、ライン高さに合わせて調整可能
• コントロール部での設定呼び出しと、指示高さへのセンサー調整で、すぐに型替え可能
• カラータッチパネルによるユーザーフレンドリーな直感的な操作
• USBへの設定のバックアップデータの保存
• 1台のコントローラで2つの検査方式のシステムを設置可能
• 任意の検査設定のバックアップおよびリストアが可能
• 製品セットアップデータは99種類の登録が可能
• 不良条件により排出先を変える場合は、排出装置を2台設置することが可能

用途

• 常圧の検査

検査対象物

• スタンディングパウチ（ゼリー、レトルト食品、洗剤、シャンプー・リンスなど）

機器仕様



• 処理スピード：最大1,500本（個）/分
• 電源：AC200V 単相（50/60Hz）
• 使用環境：0～50℃
• コントロール部
  　　6.5インチPCカラータッチスクリーン
  　　IP65/NEMA-4X（ステンレス筐体）
  　　USBポート（外部×1、盤内×3）
• 検出センサー部
  　　ロードセル
  　　高さ、ベルト開口幅調整用のインジケータ付きで数値管理可能
• 検査部フレーム長さ：1360mm
• 検査部最大ベルト開口：127mm
• ベルト
  　　材質：リナテックス（主に天然ゴムを原料とした高純度のゴム）
  　　耐熱温度：80℃
  　　ベルト幅：25mm（※特注対応可）
• 排出装置
  　　プッシャー式
  　　必要エアー：0.4MPa、30～60L/min

オプション

• 洗浄システム
  　　自動ベルトクリーニング：水洗浄
  　　自動トリガークリーニング：エアークリーニング
  　　CIP（定置洗浄方式）：水洗浄
• 排出確認センサー
• 排出装置用圧縮エアー圧モニター
• 全数データ記録
