陽圧容器用 触圧検査機

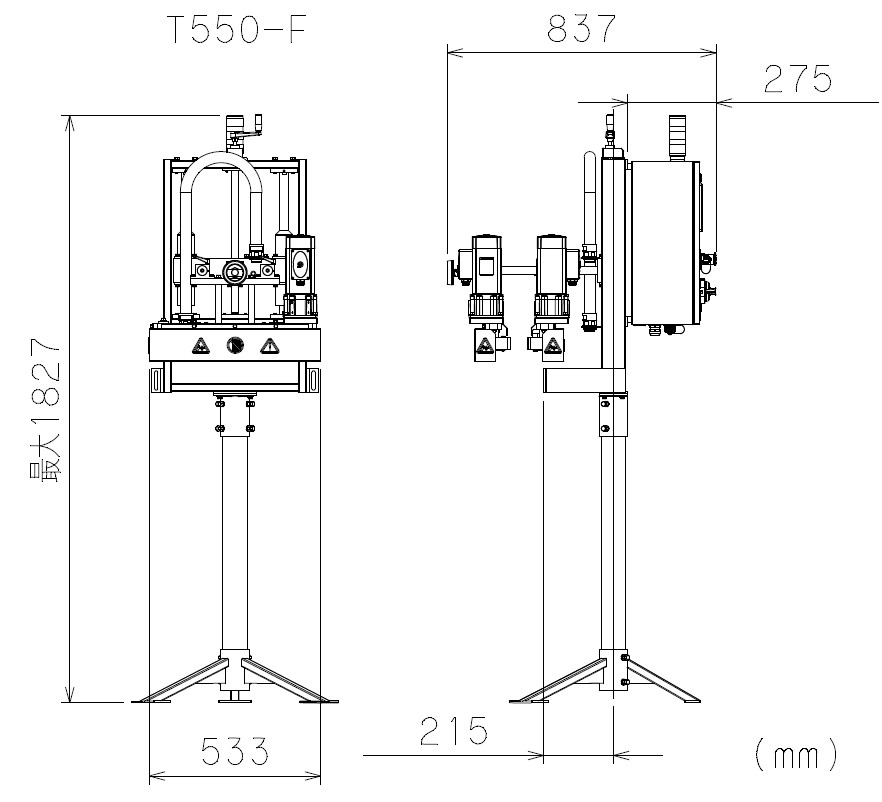

MODEL T550-F

T550-Fは、液体窒素（LN2）充填容器や炭酸飲料容器の漏れや低圧を検出します。搬送コンベヤと同期したサイドベルトが容器を挟み込み、胴壁の反発力をロードセルで計測（触圧検査）します。このシステムにより、インラインで全容器の内圧測定が可能です。デジタルシグナルプロセッサ（DSP）を活用したコントローラが測定値を分析し、各容器に対してメリット値を割り当てます。メリット値が許容範囲外の場合、リジェクト信号によってリモートリジェクトシステムが起動し、対象の容器はラインから排出されます。本システムは最大0.3MPaまでの圧力検査に対応しています。

特長

• 触圧検査に用いるロードセルは、反発力に合わせて2種類を用意し、製品への傷を防止
• エンコーダを用いた搬送コンベヤとサイドベルトの同期
• 高速搬送ライン（最大1,500本（個）/分）でも検査可能で排出装置も追従
• コンパクトサイズで既存ラインへの簡単な加工のみで設置可能
• 検査ヘッド・コントローラは一体型、排出装置は自立スタンドにより設置可能
  （検査ヘッド・コントローラは、それぞれ自立スタンドによる設置も可能）
• ワークサイズ、ライン高さに合わせて調整可能
• コントロール部での設定呼び出しと指示高さへのセンサー調整ですぐに型替え可能
• カラータッチパネルによるユーザーフレンドリーな直感的な操作
• USBへの設定バックアップデータの保存が可能
• 1台のコントローラで2つの検査方式のシステムを設置可能
• 任意の検査設定のバックアップおよびリストアが可能
• 製品セットアップデータは99種類の登録が可能

用途

• 陽圧の検査

検査対象物

• 飲料缶（ビール、酎ハイ、日本酒、サイダー、スポーツドリンクなど）
• ペットボトル（ワイン、サイダー、スポーツドリンク、ドレッシングなど）

機器仕様



オプション

• 排出確認センサー
• 二重キャップ検知センサー
• 全数データ記録
